Р2500Ф–Р5000Ф високонапонска исправљачка диода за брзи опоравак

2,5кВ–5кВ|200мА|Фаст Рецовери|Аксијална оловна високонапонска диода

Серија Р2500Ф–Р5000Ф је фамилија исправљачких диода са брзим обнављањем високог напона дизајнирана за-исправљање високог напона, високо-напонске изворе напајања и индустријску електронску опрему.

Серија обезбеђује 2500В, 3000В, 4000В и 5000В максимални репетитивни вршни реверзни напон (ВРРМ) са просечном исправљеном струјом од 0,2А. Уређаји се одликују ниском струјом повратног цурења, могућношћу велике струје пренапона и максималног повратног времена опоравка од 500нс, обезбеђујући поуздане перформансе исправљања у захтевним високонапонским-колима.

Доступна у ДО-41 и ДО-15 обликованим пластичним аксијалним оловним пакетима, серија Р2500Ф–Р5000Ф нуди компактно и практично решење за дизајн штампаних плоча и високонапонских извора напајања.

Брзи одговори

Р2500Ф: 2500В, 200мА високонапонска исправљачка диода за брзи опоравак.
Р3000Ф: 3000В, 200мА високонапонска исправљачка диода за брзи опоравак.
Р4000Ф: 4000В, 200мА високонапонска исправљачка диода за брзи опоравак.
Р5000Ф: 5000В, 200мА високонапонска исправљачка диода за брзи опоравак.

Време опоравка: максимално 500нс.
Паковање: ДО-41 / ДО-15 пластично паковање од аксијалног олова.

Опсег температуре: -65 степени до +150 степени.
Главне предности: Висок реверзни напон, мало цурење уназад, висока способност пренапона и брзе перформансе опоравка.

Кључне карактеристике

* Висок реверзни напон: 2,5 кВ до 5 кВ
* Просечна унапред исправљена струја: 0.2А
* Исправљачка диода за брзи опоравак
* Максимално време повратног опоравка: 500нс
* Ниска реверзна струја цурења
* Могућност високе струје пренапона
* ДО-41 / ДО-15 аксијални оловни пакети
* Обликована пластична конструкција
* УЛ 94В-0 пластично паковање са оценом запаљивости
* Пласирани аксијални водови за поуздано лемљење
* Могућност лемљења на високој{0} температури
* Радна температура споја и складиштења: -65 степени до +150 степени
* Флексибилна оријентација монтаже

Технички лист произвођача наводи пластичну конструкцију-без шупљина и позлаћене аксијалне водове, при чему паковање носи УЛ 94В-0 класификацију запаљивости.

Спецификације производа

Параметар	R2500F	R3000F	R4000F	R5000F
Понављајући вршни обрнути напон (ВРРМ)	2500V	3000V	4000V	5000V
Максимални РМС напон (ВРМС)	1750V	2100V	2800V	3500V
Максимални ДЦ напон блокирања (ВДЦ)	2500V	3000V	4000V	5000V
Просечна унапред исправљена струја (И(АВ))	0.2A	0.2A	0.2A	0.2A
Обрнуто време опоравка (трр)	Мање или једнако 500нс	Мање или једнако 500нс	Мање или једнако 500нс	Мање или једнако 500нс
Радна температура / температура складиштења	-65 степени до +150 степени	-65 степени до +150 степени	-65 степени до +150 степени	-65 степени до +150 степени
Пакет	ДО-41 / ДО-15	ДО-41 / ДО-15	ДО-41 / ДО-15	ДО-41 / ДО-15

Електричне карактеристике

Максимални тренутни напон унапред: 5,0 В на ИФ=0.2А.
Максимална ДЦ реверзна струја: 5µА на 25 степени при називном напону блокирања једносмерне струје, са вишом-спецификацијом температуре која је такође наведена у техничком листу.
Типична капацитивност споја: 15пФ под наведеним условима мерења.
Максимално време повратног опоравка: 500нс.

Ови параметри чине Р-серију погодном за апликације где су потребни контролисано високонапонско-исправљање и релативно брз опоравак.

Опције пакета

product-519-495

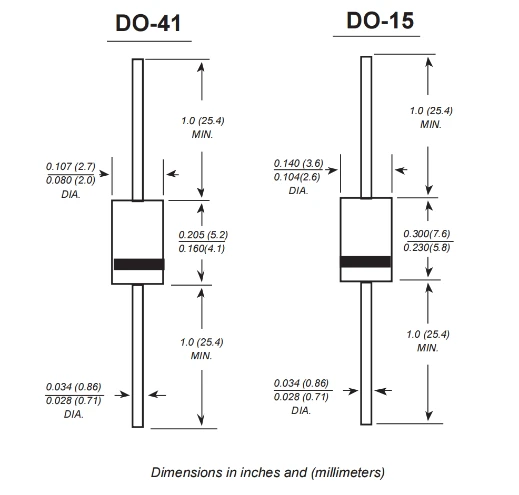

Технички лист идентификује и ДО-41 и ДО-15 конфигурације пакета и даје њихове одговарајуће механичке димензије.

Зашто одабрати Р2500Ф–Р5000Ф?

Хигх Волтаге Рецтифицатион

Са оценама напона од 2500В до 5000В, породица Р2500Ф–Р5000Ф може да се изабере у складу са захтеваним реверзним напоном високонапонског исправљачког кола.

Перформансе брзог опоравка

Са максималним временом повратног опоравка од 500нс, диода је дизајнирана за апликације које захтевају бржи опоравак од конвенционалних-високонапонских{2}}исправљача опште намене.

Висока способност пренапона

Серија је специфицирана са високом способношћу пренапонске струје, што помаже у побољшању робусности током пролазних струјних услова.

Лов Реверсе Леакаге

Ниска струја повратног цурења помаже у смањењу нежељених струјних губитака у високонапонским -исправљачким колима.

Једноставна ПЦБ интеграција

Аксијални-води ДО-41 и ДО{4}}15 пакети пружају једноставно решење за монтажу ПЦБ-а кроз рупе и високонапонско ожичење.

Типичне апликације

Р2500Ф–Р5000Ф високонапонска исправљачка диода за брзи опоравак може се узети у обзир за:

* Високонапонска напајања
* Високонапонска исправљачка кола
* Високонапонска једносмерна напајања
* Индустријска електронска опрема
* Високонапонска кола за пуњење
* Кругови за пуњење кондензатора
* Високонапонска импулсна кола
* Високонапонски контролни системи
* Опрема за тестирање високог напона
* Високонапонска лабораторијска опрема
* Индустријска опрема за претварање енергије
* Високонапонски ПЦБ склопови

Избор апликације треба да се заснива на стварном напону кола, струји, фреквенцији пребацивања, термичким условима и захтевима за пренапоне.

Р2500Ф против Р3000Ф против Р4000Ф против Р5000Ф

Примарна разлика између модела је њихов максимални реверзни напон који се понавља:

* Р2500Ф: 2500В високонапонска диода за брзи опоравак
* Р3000Ф: 3000В високонапонска диода за брзи опоравак
* Р4000Ф: 4000В високонапонска диода за брзи опоравак
* Р5000Ф: 5000В високонапонска диода за брзи опоравак

Сва четири модела су оцењена за просечну исправљену струју од 0,2 А.

Када бирате модел, изаберите реверзни{0}}напон са довољном маргином изнад максималног напона који ће диода имати у стварном колу.

Произвођач високонапонских диода и снабдевање по мери

Пружамо решења за високонапонске исправљачке диоде за индустријске и комерцијалне електронске апликације.

За ОЕМ и ОДМ пројекте, купци могу да разговарају о:

* Потребан обрнути напон
* Предња струја
* Време опоравка
* Врста пакета
* Конфигурација електрода
* Радна температура
* Захтеви за монтажу на ПЦБ
* Електрични захтеви{0}}специфични за апликацију
* Прилагођена решења за високонапонску{0}}исправку

Контактирајте нас са захтевима за напон, струју, фреквенцију и пакет за избор модела и техничку подршку.

Честа питања – Р2500Ф–Р5000Ф високонапонске диоде

П: Који је опсег напона серије Р2500Ф–Р5000Ф?

О: Серија покрива 2500В до 5000В максимално понављајући вршни реверзни напон (ВРРМ).

П: Који је тренутни рејтинг?

О: Просечна исправљена струја напред је 0,2 А под условима наведеним у техничком листу.

П: Да ли је Р5000Ф диода високог напона од 5 кВ?

О: Да. Р5000Ф је оцењен на 5000В максималног понављајућег вршног реверзног напона и 5000В максималног ДЦ напона блокирања.

П: Које је време обрнутог опоравка?

О: Максимално време повратног опоравка је 500нс под наведеним условима испитивања.

П: Који пакети су доступни?

О: Технички лист наводи ДО-41 и ДО-15 пластичне пакете са аксијалним оловом.

П: Који је опсег радне температуре?

О: Опсег температуре радног споја и складиштења је -65 степени до +150 степени.

П: Да ли је ова диода погодна за напајање високог напона?

О: Електричне карактеристике и високе{0}}напонске оцене чине ову серију применљивом на високо{1}}напонске исправљаче и дизајне напајања. Стварну прикладност треба проверити на основу захтева за напон, струју, фреквенцију, топлоту и пренапоне кола.
