ЦЛ04-15 високонапонска исправљачка диода, 15кВ 500мА високонапонска силиконска диода за микроталасну пећницу, индустријско напајање и апликације за исправљање високог напона
ЦЛ04-15 Хигх Волтаге Диоде је силицијумска исправљачка диода високих-исправљача високих перформанси дизајнирана за високонапонске, нискофреквентне исправљачке апликације. Припада високонапонским исправљачким диодама серије ЦЛ04, са реверзним напоном од 15кВ који се понавља, 500мА просечном струјом унапред (ИФ(АВ)) и могућношћу ударне струје од 30А (ИФСМ).
Са одличном издржљивошћу на напон, малом струјом повратног цурења, стабилним термичким перформансама и компактним дизајном аксијалног оловног пакета, ЦЛ04-15 15КВ диода високог напона се широко користи у високонапонским колима микроталасних пећница, индустријским високонапонским изворима напајања, електростатичкој опреми, колима за множење напона и лабораторијским високонапонским системима.
ЦЛ04-15 је идеалан избор за ОЕМ произвођаче, електронске инжењере и добављаче опреме високог напона који траже поуздано 15кВ високонапонско решење исправљачке диоде.
Преглед производа
Назив производа: ЦЛ04-15 високонапонска исправљачка диода
Тип производа: Силицијумска високонапонска исправљачка диода
Серија: ЦЛ04 Сериес
Реверзни напон: 15кВ
Предња струја: 500мА
Струја пренапона: 30А
Тип паковања: Аксијални оловни високонапонски пакет
Примена: микроталасна пећница,
РФ заваривач, високофреквентна машина за исправљање
Кључне карактеристике
Могућност високог напона
* 15кВ понављајући вршни обрнути напон (ВРРМ)
* Одличне перформансе изолације
* Погодно за високонапонске системе АЦ/ДЦ конверзије
Руковање великом струјом
* 500мА просечна струја унапред
* Способност струјног удара 30А напред
* Стабилан рад при покретању и прелазним условима
Ниска струја цурења
ЦЛ04-15 карактерише ниске карактеристике цурења уназад, смањујући губитак енергије у стању приправности и побољшавајући ефикасност система.
Типично обрнуто цурење:
* ИР мањи или једнак 5μА (Та=25 степен, ВР=ВРРМ)
Одлична термичка поузданост
* Температура споја: -40 степени до +130 степени
* Температура складиштења: -40 степени до +130 степени
* Епоксидна калупна структура високе топлотне проводљивости
Компактни механички дизајн

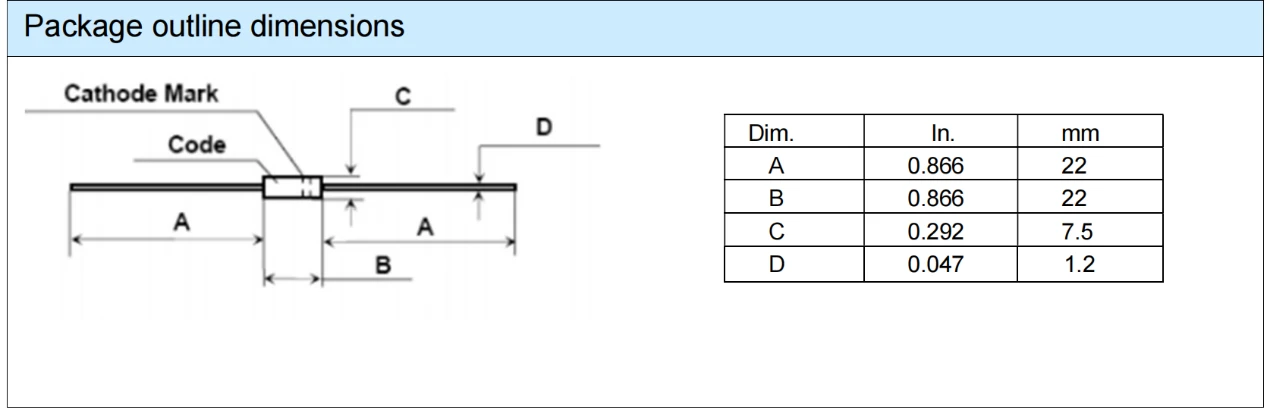

Стандардни аксијални пакет:
Погодно за компактне високонапонске модуле и заменске апликације.
ЦЛ04-15 Електричне карактеристике
|
Параметар |
Симбол |
Валуе |
|
Понављајући вршни обрнути напон |
ВРРМ |
15кВ |
|
Просечна напредна струја |
ИФ(АВ) |
500мА |
|
Форвард Сурге Цуррент |
ИФСМ |
30A |
|
Реверсе Сурге Цуррент |
ИРСМ |
– |
|
Температура споја |
Тј |
130 степени |
|
Температура складиштења |
Тстг |
-40 степени ~ +130 степен |
|
Предњи пад напона |
ВФ |
14В мак (@ИФ=500мА) |
|
Реверзна струја цурења |
ИР |
5μА Макс |
|
Обрнуто време опоравка |
Трр |
Није применљиво |
|
Димензија пакета |
φтело×Л, φолово |
Φ7,5×22 / Φ1,2 мм |
Породица високонапонских диода серије ЦЛ04
Серија ЦЛ04 пружа вишеструке напонске вредности са истом механичком структуром, омогућавајући купцима да изаберу различите нивое напона у складу са захтевима система.
|
Тип |
Оцењене вредности |
Темп. Стање |
Електричне карактеристике |
Димензија |
||||||
|
ВРРМ |
ИФ(АВ) |
ИФСМ |
ИРСМ |
Тј |
Тстг |
ВФ |
ИР1 |
Трр |
φтело*Л, φолово |
|
|
[ИФ=ИФ(АВ] |
[ВР=ВРРМ] |
|||||||||
|
КВ |
мА |
A |
A |
степен |
степен |
V |
μA |
μS |
мм |
|
|
ЦЛ04-09 |
9 |
500 |
30 |
-- |
130 |
-40~+130 |
10 |
5 |
--- |
Φ7.5*22/Φ1.2 |
|
ЦЛ04-12 |
12 |
500 |
30 |
-- |
130 |
-40~+130 |
12 |
5 |
--- |
Φ7.5*22/Φ1.2 |
|
ЦЛ04-12А |
12 |
500 |
30 |
0.1 |
130 |
-40~+130 |
12 |
5 |
--- |
Φ7.5*22/Φ1.2 |
|
ЦЛ04-15 |
15 |
500 |
30 |
-- |
130 |
-40~+130 |
13 |
5 |
--- |
Φ7.5*22/Φ1.2 |
Типичне апликације
1. Високонапонско коло микроталасне пећнице
ЦЛ04-15 се може користити у системима високонапонских исправљача микроталасних пећница, замењујући традиционалне склопове високонапонских диода.
Пријаве:
* Напајање магнетрона за микроталасну пећницу
* Високонапонски трансформатор исправљања
* Кругови за пуњење кондензатора
2. Индустријско напајање високог напона
Погодно за:
* ДЦ високонапонска напајања
* Високонапонски претварачи
* Индустријска контролна опрема
* Опрема за тестирање високог напона
3. Електростатичка опрема
Користи се у:
* Електростатички филтери (ЕСП)
* Електростатички системи за фарбање
* Електростатички генератори
* Опрема за уклањање прашине
4. Кола множитеља напона
ЦЛ04-15 је погодан за:
* Цоцкцрофт-Волтонова кола за множење
* Системи за пуњење високог напона
* Примене импулсног напона
5. Лабораторијска и научна опрема
Пријаве укључују:
* Експериментални системи високог напона
* Истраживачки инструменти
* Опрема за мерење високог напона
Предности високонапонске диоде ЦЛ04-15
Поуздана технологија силикона
Једноставна системска интеграција
Исплативо{0}}Економично решење за висок напон
ОЕМ / ОДМ услуга прилагођавања
Пружамо професионалне услуге производње високонапонских диода:
✔ Прилагођене оцене напона
✔ Прилагођене тренутне оцене
✔ Прилагођавање дужине електроде
✔ Специјално паковање
✔ Означавање логотипа купца
✔ Снабдевање масовном производњом
✔ Решења за монтажу високонапонских исправљача
Погодно за:
* Произвођачи ОЕМ уређаја
* Произвођачи индустријске опреме
* Компаније за напајање високог напона
Контрола квалитета
Свака ЦЛ04-15 диода се тестира кроз строге процедуре квалитета:
* Испитивање обрнутог напона
* Испитивање унапред напона
* Инспекција струје цурења
* Верификација струје пренапона
* Испитивање поузданости температуре
* Провера изгледа
ФАК
П1: Шта је ЦЛ04-15 високонапонска диода?
ЦЛ04-15 је силицијумска високонапонска исправљачка диода са 15кВ обрнутим напоном и могућношћу напредне струје од 500мА, дизајнирана за високонапонске исправљачке апликације.
П2: Која је максимална струја ЦЛ04-15?
ЦЛ04-15 подржава 500мА просечну струју унапред и 30А напредну струју, што га чини погодним за апликације високог напона.
П3: Где се користи ЦЛ04-15?
Обично се користи у:
* Високонапонска кола микроталасне пећнице
* Индустријска високонапонска напајања
* Електростатички филтери
* Кола за множење напона
* Лабораторијска високонапонска опрема
П4: Може ли ЦЛ04-15 заменити високонапонске диоде за микроталасну пећницу?
Да. ЦЛ04-15 се може користити у многим високонапонским исправљачима у микроталасним пећницама где се захтевани напон и струја подударају.
П5: Да ли подржавате ОЕМ производњу високонапонских диода?
Да. Пружамо ОЕМ/ОДМ високонапонску производњу диода, прилагођене спецификације, паковање и услуге масовне производње.
